AVR

GPIO Nedir?

GPIO (General Purpose Input/Output): Mikrodenetleyicinin dijital giriş/çıkış pinlerini kontrol etmenizi sağlar. Bir pin’i INPUT (okuma) veya OUTPUT (yazma) modu olarak yapılandırabilirsiniz.

Data Direction Register (DDRx)

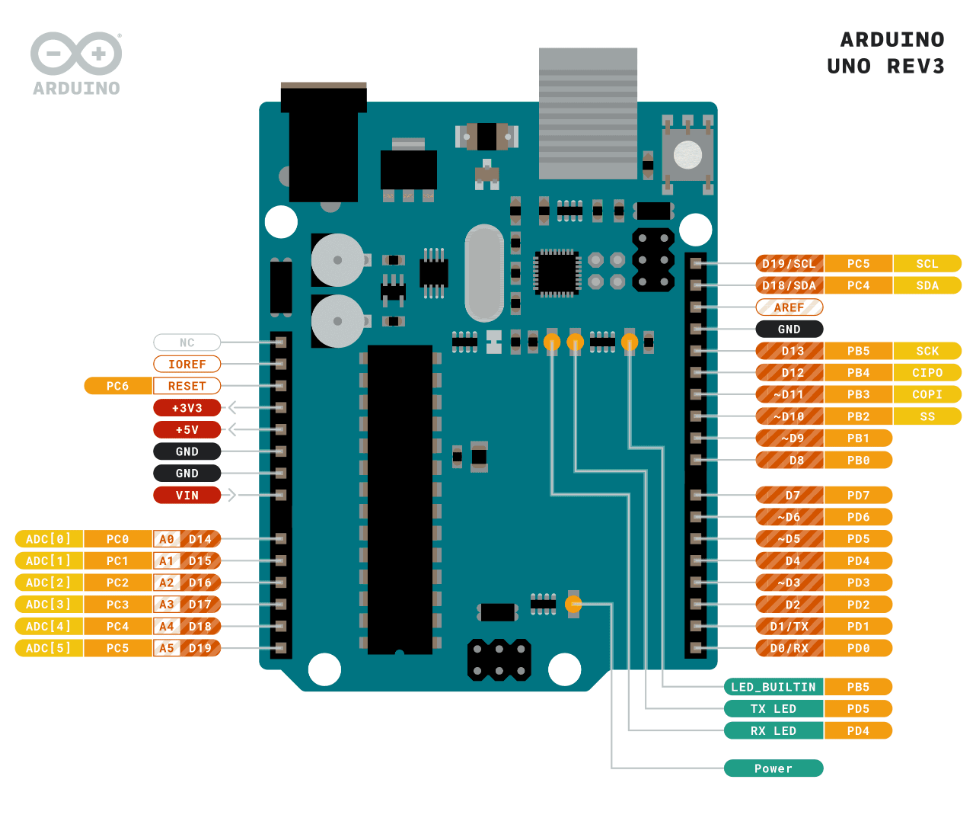

pinout - DDRx register’ı, ilgili port pinlerinin giriş (0) mi yoksa çıkış (1) mi olduğunu belirler. - Örneğin AVR’de DDRB, DDRC, DDRD portları vardır.

// PORTD’in 0. pini OUTPUT (çıkış) olarak ayarlanıyor:
DDRD = 0b00000001;   // aynı: DDRD = 0x01;

// Tüm pinleri OUTPUT yapmak için:
DDRD = 0xFF;         // 0b11111111

HIGH NIBBLE	LOW NIBBLE
UPPER NIBBER	LOWER NIBBLE
0 0 0 0	0 0 0 0
MSB (Most Significant Bit)	LSB (Least Significant Bit)

Port Output Register (PORTx)

PORTx register’ı, çıkış modundaki pinlere HIGH (1) veya LOW (0) çıkış seviyesini atar.
Binary veya hex ile yazabilirsiniz:

DDRD  = 0x01;        // D0 pinini OUTPUT yap
PORTD = 0x01;        // D0 pinini HIGH (5V)

// Tüm pinleri HIGH yapmak:
PORTD = 0xFF;        // 0b11111111

// Tüm pinleri LOW yapmak:
PORTD = 0x00;        // 0b00000000

Bit Düzeyi İşlemler

Operatör	Açıklama
`&`	Bitwise AND (VE)
`\|`
`^`	Bitwise XOR (ÖZEL VEYA)
`~`	Bitwise NOT (Tümüleyen)
`<<`	Bitleri sola kaydırma (shift left)
`>>`	Bitleri sağa kaydırma (shift right)

Nibble: 4 bit → 0000–1111 (hex’de 0–F)
MSB (Most Significant Bit) en soldaki; LSB (Least Significant Bit) en sağdaki bittir.

Tek Bir Pini Kontrol Etmek

En temiz yöntem, bit kaydırma (1 << bit_no) ve mantıksal operatörler kullanmaktır:
|= ve &= kullanımı, diğer pin değerlerini koruyarak yalnızca istediğiniz biti değiştirir.

#include <stdint.h>

// D0 pinini HIGH yapmak (diğer pinler etkilenmez)
PORTD |= (1 << PORTD0);

// D0 pinini LOW yapmak
PORTD &= ~(1 << PORTD0);

// Aynı anda D0 ve D1 pinlerini HIGH yapmak
PORTD |= (1 << PORTD0) | (1 << PORTD1);

#include <avr/io.h>
#include <util/delay.h>
#include <stdint.h>

int main(void) {
    // Tüm PORTD pinlerini OUTPUT olarak ayarla
    DDRD = 0xFF;

    while (1) {
        // Sırayla LED’i yak
        for (uint8_t i = 0; i < 8; i++) {
            PORTD |= (1 << i);
            _delay_ms(100);
        }
        // Sırayla LED’i söndür
        for (uint8_t i = 0; i < 8; i++) {
            PORTD &= ~(1 << i);
            _delay_ms(100);
        }
        // Alternatif olarak XOR ile toggle:
        for (uint8_t i = 0; i < 8; i++) {
            PORTD ^= (1 << i);
            _delay_ms(100);
        }
    }
    return 0;
}

Not

int gibi bilgisayarın sistemine göre değişen boyutların kullanımı bazı durumlarda değişik alanlar kapladığından sorun yartabilir bu yüzden her sistemde aynı bellek alanı genişliği tutan birimlerin kullanımı daha güvenlidir. uint8_t ,uint16_t ….

uint8_t gibi sabit genişlikte tipler kullanmak, platform bağımsızlığı sağlar.

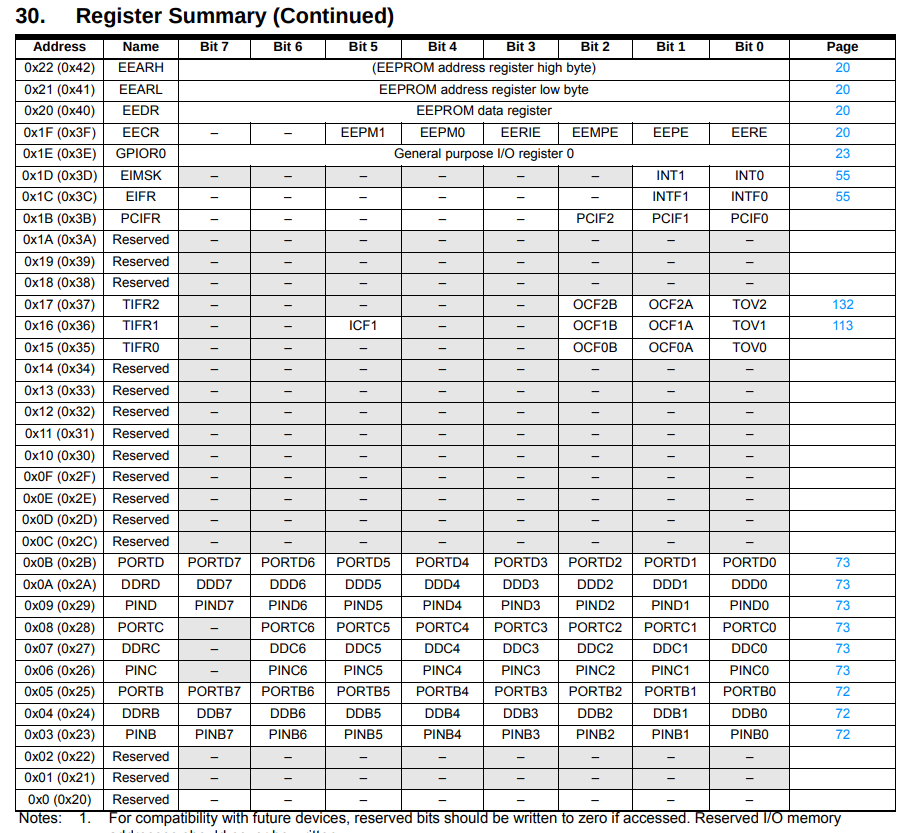

DDRD ve PORTD bellek adresleri üzerinden doğrudan erişilen I/O register’larıdır. olarak DDRD bellek alanı 0x2A bu kısıma erişip bu kısımda değişiklikler yapıp pinlerin durumları belirlenebilir.

data

//Bu kısmın anlamı 0x2A bir adrestir ve bu adresin içinde bulunan verinin adı myDDRD dir.
#define myDDRD *((uint8_t*)0x2A)

PINx – Giriş Okuma Register’ı

PINx register’ı, o porta bağlı pinlerin giriş (INPUT) durumunda okunan dijital seviyesini (HIGH/LOW) yansıtır.
AVR’de: PINB, PINC, PIND gibi isimlerle kullanılır.
Pull‑Up ve Pull‑Down:
- Arduino kartlarında dahili pull‑up dirençleri vardır; bu sayede unconnected (yüzer) pinler HIGH seviyede sabitlenir.
- Eğer dahili pull‑up’u devre dışı bırakmak isterseniz, MCUCR’daki PUD bitini 1 yapabilirsiniz: MCUCR |= (1 << PUD); // Pull‑Up Disable

Giriş seviyesini okumak
// PINB’in 0. bitini oku
if (PINB & (1 << PORTB0)) {
    // Düğme basılı (HIGH)
} else {
    // Düğme serbest (LOW)
}

Debouncing (Titreşim Giderme)
if (PINB & (1 << PORTB0)) {     // Butona basıldıysa
    _delay_ms(50);              // 50 ms bekle
    if (PINB & (1 << PORTB0)) { // Hala basılı mı?
        // Geçerli basış
    }
}

ISR – Kesme Servis Rutinleri

SREG içindeki I biti (sei()) set edilirse ve bir kesme kaynağı tetiklenirse, ilgili ISR() fonksiyonu çalışır.
Kesmenin işlenebilmesi için:
- Global interrupt (sei()) açık olmalı.
- İlgili Mask Register’da (ör. EIMSK) o kesme kaynağı izinli olmalı.

Dış Kesme INT0
#include <avr/io.h>
#include <avr/interrupt.h>

int main(void) {
    // 1. INT0 maskesini aç (EIMSK)
    EIMSK |= (1 << INT0);

    // 2. Kesme tetikleme konfigürasyonu (EICRA: düşük/rising seçimi)
    EICRA |= (1 << ISC01);  // ISC01=1, ISC00=0 → fall edge

    // 3. Global interrupt aç
    sei();

    while (1) {
        // Ana döngü
    }
}

// INT0 kesmesi gerçekleşince burası çalışır
ISR(INT0_vect) {
    // Kesme işleme kodu
}

Register	İşlevi
EIMSK	External Interrupt Mask Register
EICRA	External Interrupt Control Register A
EIFR	External Interrupt Flag Register
MCUCR	MCU Control Register (örn. PUD bit’i)
SREG	Status Register (I biti = global interrupt)

Pin Change Interrupt (PCINT)

PCICR register’ı ile belirli portlardaki pin değişim kesmelerini etkinleştirirsiniz.
PCMSKx (Pin Change Mask) ile hangi pinlerin izleceğini seçersiniz.

Timer/Counter:

AVR mikrodenetleyicilerde üç temel timer vardır:

Timer	Bit Genişliği	Maks Sayaç Değeri
Timer0	8 bit	255
Timer1	16 bit	65535
Timer2	8 bit	255

CPU Frekansı ve Zaman Adımı:
- Arduino Uno’da F_CPU = 16 MHz → 1 döngü = 1 / 16 000 000 s ≈ 0.0625 μs
- Timer sayaç adımı = Prescaler’a bağlı olarak CPU döngü süresinin katları olur.
Basit Delay Hesabı:
- CTC (Clear Timer on Compare) modunda, belirli bir gecikme için “compare match” değeri hesaplanır OCRn = (DesiredDelay_s / TickTime_s) - 1
- TickTime_s = Prescaler × (1 / F_CPU)
- Örnek: 10 ms gecikme, prescaler = 64:

TickTime = 64 / 16 000 000 = 4 μs
OCRn = (0.010 s / 4e‑6) - 1 ≈ 2499

CTC Mode Örneği (Timer1)
#include <avr/io.h>
#include <avr/interrupt.h>

void timer1_ctc_init(uint16_t ocr) {
    TCCR1B |= (1 << WGM12);         // CTC modu
    OCR1A = ocr;                    // Compare değeri
    TCCR1B |= (1 << CS11) | (1 << CS10); // Prescaler = 64
    TIMSK1 |= (1 << OCIE1A);        // Compare A kesmesini aç
    sei();                          // Global interrupt
}

ISR(TIMER1_COMPA_vect) {
    // 1 ms veya belirlediğiniz sürede burada çalışır
}

int main(void) {
    // Yaklaşık 1 ms için
    uint16_t ocr = (16e6/64/1000) - 1;
    timer1_ctc_init(ocr);
    while (1) { }
}
